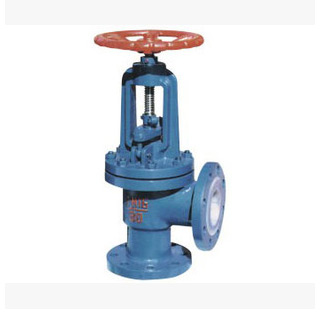

一、產品[襯氟直角截止閥]的詳細資料：
產品型號：J44J/FS型
產品名稱：襯里直角閥
產品特點：公稱通徑：DN15~300（mm）主要零部件材料見表A2 基本型號：手動J44F43 電動J944F3 J44F46 J944F46 法蘭連接截止閥（角式）設計與制造符合中國國家標準基本結構形式：角式公稱壓力：PN1.0~2.5（MPa）法蘭連接手動截止閥,角式截止閥,手動截止閥。
| 技術規范 | STDNARD |
| 設計與制造 | GB12233/GB12235 |
| 結構長度 | GB12221/JB96 |
| 法蘭尺寸 | JB78/JB79（GB，HG，SH） |
| 壓力試驗 | GB/T13927 |
| 標志 | GB/T12220 |
| 供貨 | GB/T12252 |
二、主要零部件材料表：
公稱通徑 |
標準值 | 參考值 | ||||||||||
| DN（mm） | NPS（inch） | L | D | D1 | D2 | F | B | Z-Φd | Do | H1 | H2 | W（kg） |
| PN1.0MPa | ||||||||||||
| 15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 100 | 240 | 265 | 7 |
| 20 | 3/4 | 75-95 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 100 | 245 | 270 | 7.5 |
| 25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 12 | 250 | 275 | 8 |
| 32 | 1 1/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 0120 | 260 | 290 | 12 |
| 40 | 1 1/2 | 80/100 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 140 | 290 | 325 | 14 |
| 50 | 2 | 115/125 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 140 | 300 | 335 | 19 |
| 65 | 2 1/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 160 | 355 | 400 | 27 |
| 80 | - | 155 | 195 | 160 | 135 | - | 22 | 4-Φ18 | 160 | 400 | 450 | 42 |
| 100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-Φ18 | 180 | 455 | 495 | 50 |
| 125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-Φ18 | 10 | 530 | 560 | 64 |
| 150 | 6 | 240/225 | 280 | 240 | 210 | - | 24 | 8Φ18 | 240 | 605 | 650 | 85 |
| 200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-Φ18 | 240 | 650 | 770 | 105 |
| 250 | 10 | 325 | 390 | 350 | 320 | 3 | 28 | 12-Φ23 | 280 | 680 | 800 | 135 |
| 300 | 12 | 375 | 440 | 400 | 368 | 4 | 28 | 12-Φ23 | 280 | 710 | 835 | 155 |
| 15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 14 | 4-Φ14 | 100 | 240 | 265 | 7 |
| 20 | 3/4 | 75-95 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 100 | 245 | 270 | 7.5 |
| 25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 120 | 250 | 275 | 8.5 |
| 32 | 1 1/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 140 | 260 | 290 | 12 |
| 40 | 1 1/2 | 80/100 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 140 | 290 | 325 | 14 |
| 50 | 2 | 115/125 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 160 | 300 | 335 | 19 |
| 65 | 2 1/2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-Φ18 | 180 | 355 | 400 | 27 |
| 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 8-Φ18 | 240 | 400 | 450 | 42 |
| 100 | 4 | 175 | 215 | 180 | 155 | 3 | 24 | 8-Φ18 | 240 | 455 | 495 | 50 |
| 125 | 5 | 200 | 245 | 210 | 185 | 3 | 26 | 8-Φ18 | 280 | 530 | 560 | 64 |
| 150 | 6 | 240/255 | 280 | 240 | 210 | 3 | 28 | 8-Φ23 | 320 | 605 | 650 | 85 |
| 200 | 8 | 275 | 335 | 295 | 165 | 3 | 30 | 8-Φ23 | 360 | 650 | 770 | 155 |
| 15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 16 | 4-Φ14 | 120 | 245 | 270 | 7.5 |
| 20 | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-Φ14 | 120 | 250 | 275 | 8.8 |
| 25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-Φ14 | 140 | 260 | 290 | 11 |
| 32 | 1 1/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-Φ18 | 140 | 290 | 325 | 13 |
| 40 | 1 1/2 | 100/115 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 160 | 300 | 335 | 18 |
| 50 | 2 | 115/125 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 180 | 355 | 400 | 31 |
█淺析襯氟閥門的使用及說明：
因?yàn)閮?nèi)襯材料無法承受高溫，這限制了襯氟閥門一般只能在-50℃～150℃這個溫度范圍內使用，溫渡過高則會導致襯里材料軟化，老化，大幅度的降低閥門的機能和使用壽命。
襯氟閥門的使用和說明
襯氟閥門簡介
襯氟閥門又稱防腐閥門，是將防侵蝕材料采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁或閥門內件的外表面，利用其在抗強侵蝕介質方面的獨特機能出產出來的閥門，目前星甌閥門所出產的襯氟閥門所采用的襯里材料主要有F2,F3,F4,F46,PO,PE，PP等，種類分為襯氟蝶閥，襯氟閘閥，襯氟截止閥，襯氟球閥，襯氟直流閥，襯氟角式截止閥，襯氟隔膜閥，襯氟止回閥，襯氟旋塞閥，襯氟過濾器，襯氟放料閥，襯氟視鏡，襯氟視盅等，另可以根據需要加工襯氟彎頭，襯氟三通，襯氟管件等。襯氟閥門可以合用于良多強侵蝕工況下，如各種濃度狀態的硫酸、鹽酸、氫氟酸、王水等，工藝好的襯氟閥門一般都可以長時間使用。襯氟閥門都采用抗侵蝕的襯里材料，所使用的粘合劑能使襯里材料與管壁很好的結合在一起，具有良好的耐靡和防結垢機能，不易損壞，正常使用，具有很長的使用壽命。
█襯氟閥門用途：
目前有良多工況下流體介質具有很強的侵蝕，一般不銹鋼閥門已經無法抵抗其腐蝕，此時需采用襯氟閥門來代替。
█襯氟閥門的分類：
襯氟閥門產品包括襯膠截止閥、襯膠球閥等，其制造技術包括粘合劑的配方及其生產工藝。粘合劑能使襯里膠與管壁有極強的親和性，具有良好的耐靡和防結垢性能，使用壽命長等優點。為使閥門既有金屬的強度、又有耐腐蝕的特性。
襯氟閥門分類：
襯氟閥門分為：管夾閥、襯里隔膜閥、襯里氣動蝶閥襯里球閥、襯里止回閥、襯氟截止閥、襯里旋塞閥、襯里楔式閘閥、隔膜閥、蝶閥、球閥、旋啟式、球芯止回閥、氣動襯膠、襯氟塑料隔膜閥(常閉式)、直流襯膠隔膜閥、填料式可調襯氟塑料蝶閥、襯氟塑料截止閥等。
█襯氟閥門的用途和使用：
隨著現代工業的飛躍發展，襯氟閥門及其各類管路附件在石油、印染、化工等各領域中得到迅速應用的推廣，顯示了強大的生命力，做為工程中首選項目已引起各工程設計單位和施工單位的極大關注與青睞，是一種極具市場潛力的朝陽產品。
襯氟閥門是具有開關和流量調節雙重功能，可以方便的開、關氣路，而不影響流量，保證了流量的重復性。開起緩慢，減小了瞬間管道壓力對儀表的沖擊力。相當加了一個阻尼器,從而大大提針型閥的使用壽命。襯氟閥門專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
█耐腐蝕調節閥的如何選型：
腐蝕問題一直是自控儀表中的難題，危害十分嚴重，有的自動化系統因此不得不改為手動，而且還得頻繁地更換被腐蝕的儀表及設備。因此，耐腐蝕問題一直是國內外廠家及設計院關注的問題。
一、耐腐蝕材料
(1)橡膠有一定的耐腐蝕性，而且價格便宜。因此在溫度不高的情況下被廣泛地用在耐腐蝕設備的調節閥上，五、六十年代便產生出了襯橡膠的隔膜閥。為調節大流量的腐蝕介質，進而又產生了襯膠蝶閥。但橡膠并不完全耐腐蝕，且使用溫度，耐壓條件受到一定的限制。
(2)聚四氟乙烯(外文簡稱為F4、PTFE)，是當今最好的耐腐蝕材料，被稱為“耐腐蝕王”。它具有非常優良的耐蝕和耐熱性能，可在-250～250℃溫度內長期使用。除在高溫高壓下氟元素和熔融狀態的堿金屬對它有腐蝕作用，某些鹵化物或芳香烴使其有輕微的膨脹外，其它諸如強酸(包括濃硝酸和王水)、強堿、強氧化劑、油脂、酮、醚、醇等即使在高溫下也對它不起作用。它幾乎可以抵抗所有化學介質而不受其腐蝕。
(3)聚四氟乙丙烯是一種耐腐蝕、耐溫性能極好的新型材料，具有高度的化學穩定性和優良的耐化學腐蝕力,如耐強酸、強堿、強氧化劑等。它還有突出的耐熱、耐寒性，可長期使用在溫度-00～250℃環境下；同時，還有不粘連、不吸水、不燃燒等特點。此外，該材料具有較好的流動性，可內襯于部件表面作為耐腐蝕材料使用。
(4)早在二三十年代，國外便有耐蝕合金如哈氏合金、蒙乃爾合金，而國內五六十年代才起步。把耐腐蝕合金用在調節閥領域是從八十年代開始的，但因耐腐蝕合金價格太貴而無法被廣泛推廣使用。
二、耐腐蝕閥系列
(1)全四氟耐蝕單座調節閥
全四氟耐腐蝕單座調節閥采用金屬外殼與聚四氟乙烯鑲嵌的結構形式。金屬外殼一般用碳鋼或不銹鋼，閥體內部與介質接觸的部分(容腔、通道、節流件等)全部采用聚四氟乙烯，將閥體材料與腐蝕性介質隔離開來，從而使腐蝕性問題得到了較徹底的解決，尤其是在硫酸、鹽酸、濕氯氣等介質中使用效果尤為突出。該產品于92年獲得了國家專利(專利號：ZL 92 2 20634.1)。
(2)襯氟O型球閥
襯氟球閥又稱水處理專用球閥，主要用于強堿、水處理(脫鹽水)的兩位控制裝置中。它采用內襯氟塑料方式，將耐腐蝕材料內襯于閥體內，保證與各種強腐蝕介質接觸的部分均為氟塑料，將腐蝕介質與閥體材料隔離開；在結構上，由于球閥的球芯是一個剛度好、可靠性好的零件，從根本上解決了過去隔膜閥的隔膜片不可靠的缺陷，提高了閥的可靠性并延長了使用壽命。因此，襯氟球閥是替代隔膜閥的最佳產品。該產品于92年獲得了國家專利(專利號：ZL 92 2 20636.8)。
(3)襯氟V形球閥
襯氟O型球閥只適用于兩位調節切斷，在含有雜質的強腐蝕介質的調節場合適用襯氟V型球閥，它的結構、安裝尺寸和襯氟O型球閥一樣，只是球芯開的是具有調節特性的V型孔，這樣，它不僅防堵性能好，而且在小開度工作時調節性能也好。在含有顆粒、粘稠、懸浮液等介質中，建議選用該耐腐蝕閥。
(4)襯氟蝶閥
襯氟蝶閥適用于大口徑、大流量的強腐蝕調節場合。它采用同襯氟球閥一樣的工藝，將氟塑料內襯于閥體內，保證與強腐蝕性介質接觸的材料均為耐腐蝕性能優異的氟塑料。因此，它也具有優異的耐腐蝕性。同時采用蝶閥結構也具有極好的防堵性能。該產品于92年獲得了國家專利(專利號：ZL 92 2 20635 X)。
(5)耐蝕合金閥
耐蝕合金閥適用于壓力過大(大于2.5 Mpa)溫度過高過低(高于180℃，低于-40℃)的應用場合，但因采用價格極高的材料使得該閥價格極高。建議DN≤20，選用直通單座閥結構；25≤DN≤150，選用全功能閥結構；DN≥200，選用蝶閥結構，這樣可大幅度降低成本，提高使用性能價格比。
三、不推薦使用的產品
(1)襯氟塑料隔膜閥 在上世紀80年代前，由于一時找不到更好的耐蝕閥，所以在很長一段時間內，襯氟塑料的隔膜閥被許多廠家廣泛使用。但據現場使用反饋表明，該閥具有兩個明顯的缺陷。一是可靠性差、壽命短。氟塑料制成薄的膜片，在工作時被強迫作上下折疊極易折破；二是笨重，在調節閥逐漸向小型化、輕型化、儀表化方向發展的同時，隔膜閥始終無法減輕重量。因?yàn)楦裟な艿介y前后介質壓力的作用，其不平衡推力十分大，相應的執行機構推力也必須十分大，無法減輕其重量。
(2)合金雙座閥、套筒閥合金價格貴，數百元至上千元一公斤，這種結構太耗材料，不宜選用，應選節約材質的全功能超輕型閥或蝶閥。
